Los motores de combustión interna han tenido diferentes enfoques a lo largo de la historia de la ingeniería automotriz. Desde los primeros motores con pistones hasta el desarrollo de conceptos más novedosos como el motor Wankel, cada tipo ha ofrecido ventajas y desafíos únicos que han fascinado a ingenieros y entusiastas por igual. Dos de los ciclos más destacados son el ciclo Otto y el ciclo Wankel, cada uno con características bien diferenciadas y que han sido aplicados en distintas configuraciones de motores.
Si bien la mayoría de los coches que vemos hoy en día están equipados con motores de pistones basados en el ciclo Otto, el motor Wankel, conocido también como motor rotativo, ha sido una alternativa interesante que ha capturado la atención por su diseño innovador y su capacidad de generar potencia en un espacio más reducido. Pero, ¿cuáles son realmente las diferencias entre ambos sistemas? Aquí exploraremos en detalle tanto el funcionamiento como las ventajas y desventajas de ambos ciclos.

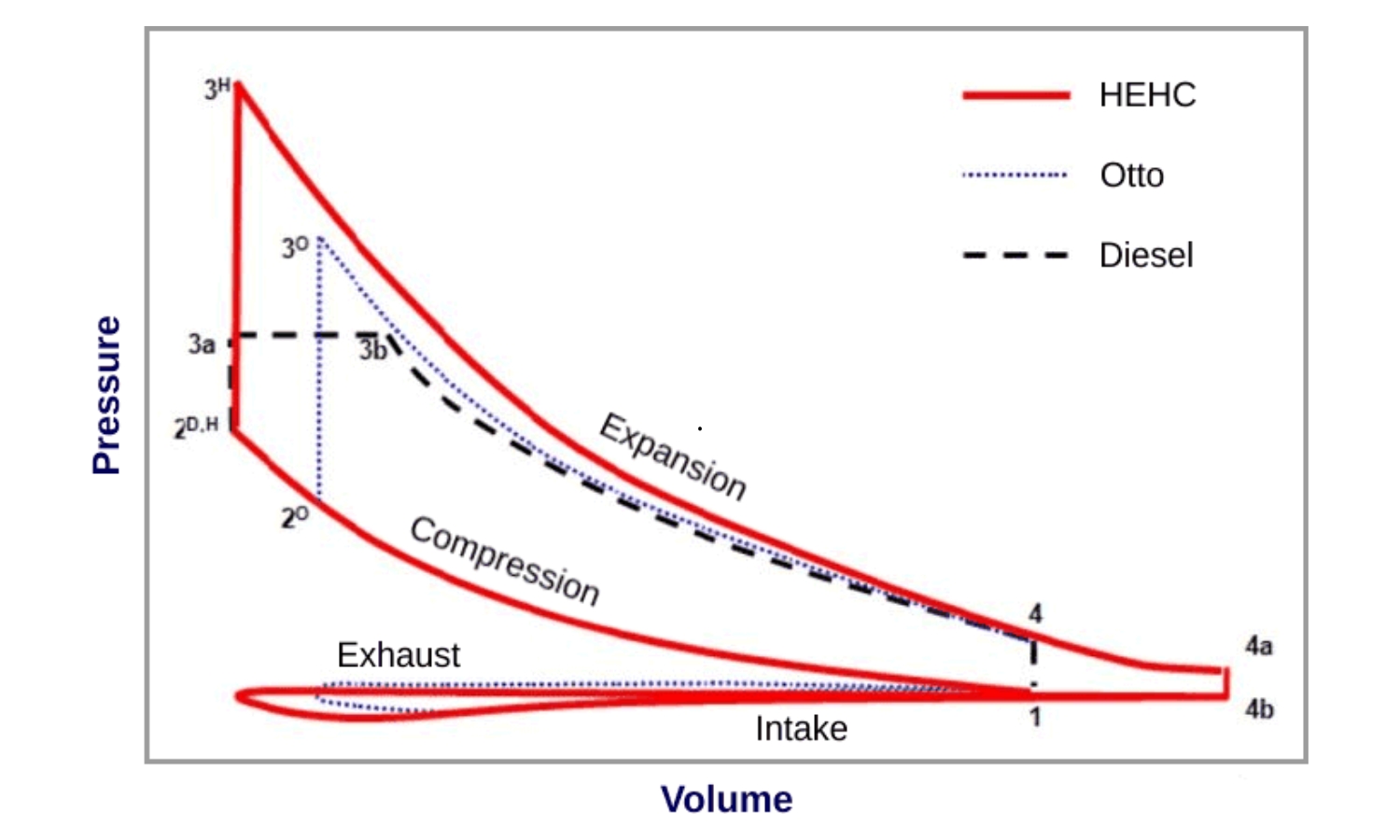

Funcionamiento del Ciclo Otto
El ciclo Otto es, sin lugar a dudas, el más popular entre los motores de combustión interna. Consiste en cuatro tiempos o etapas que se repiten continuamente: admisión, compresión, combustión y escape. Este ciclo es característico en motores de pistones, donde el desplazamiento del pistón dentro del cilindro genera la energía necesaria para mover el vehículo.
Durante la fase de admisión, el pistón desciende en el cilindro y la válvula de admisión se abre para permitir la entrada de una mezcla de aire y combustible. Luego, en la etapa de compresión, el pistón vuelve a subir, comprimiendo la mezcla en la parte superior del cilindro. En la fase de combustión, una chispa ignita la mezcla comprimida, lo que provoca una explosión que empuja nuevamente al pistón hacia abajo. Finalmente, la etapa de escape expulsa los gases resultantes de la combustión a través de la válvula de escape, preparando el motor para repetir el ciclo.
Una de las principales ventajas de este tipo de ciclo es que puede adaptarse a una gran variedad de motores, desde los pequeños motores de coches compactos hasta grandes motores utilizados en camiones o maquinaria pesada. El motor de ciclo Otto es conocido por su fiabilidad y bajo coste de mantenimiento, y ha sido el sistema prevalente de propulsión desde su invención en el siglo XIX.

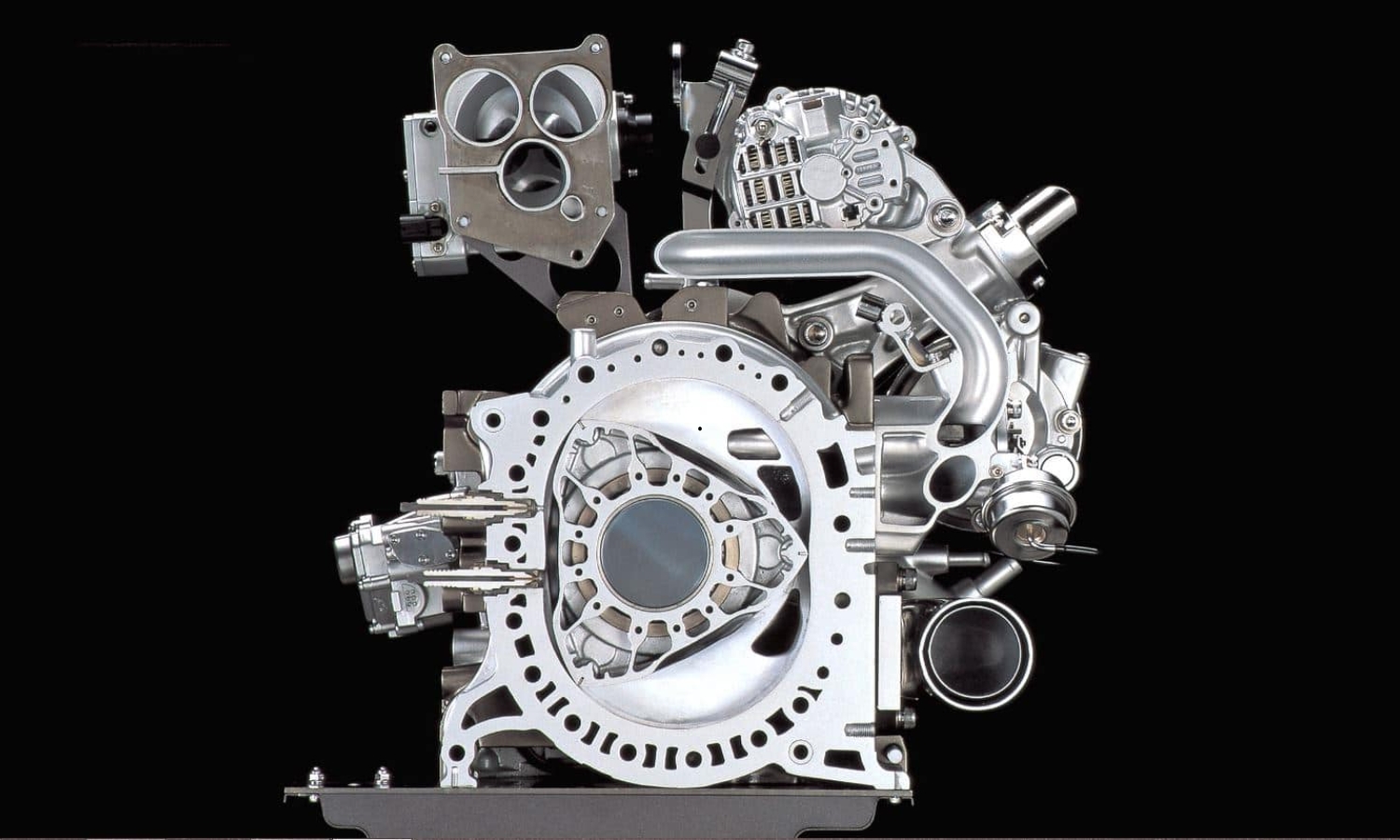

El Motor Wankel: Un Ciclo de Combustión Rotativo
A diferencia del ciclo Otto, el motor Wankel o rotativo tiene un diseño completamente distinto. En lugar de pistones que se mueven hacia arriba y hacia abajo dentro de cilindros, el motor Wankel utiliza un rotor triangular que gira dentro de una carcasa trocoidal. Este rotor crea tres cámaras de combustión, cada una en una fase diferente del ciclo. Estas tres fases ocurren simultáneamente en diferentes partes del motor.
El ciclo de combustión en un motor Wankel es bastante similar al ciclo Otto en el sentido de que también pasa por las fases de admisión, compresión, explosión y escape. Sin embargo, en lugar de realizar estos movimientos en un solo cilindro, el rotor del motor Wankel efectúa una rotación que permite que las fases ocurran en tres cámaras diferentes al mismo tiempo. Esto le permite generar potencia de manera continua sin los tiempos muertos que típicamente se encuentran en los motores de pistones.
El motor rotativo ofrece mayor potencia para una menor cilindrada en comparación con los motores de pistones convencionales. Además, su diseño compacto y con menos piezas móviles lo hace más ligero y suave en su funcionamiento. Pero, como veremos a continuación, no todo es perfecto en el mundo de los motores Wankel.
Ventajas y Desventajas del Ciclo Otto
El ciclo Otto ha sido el estándar en cuanto a motores de combustión interna durante más de un siglo. Su diseño ha sido perfeccionado a lo largo del tiempo, lo que ha llevado a motores altamente eficientes en términos de combustible y relativamente simples en su construcción. Sin embargo, hay algunas desventajas que hay que tener en cuenta.
- Ventajas del Ciclo Otto:
-
- Fácil de fabricar y mantener.
- Fiabilidad y durabilidad comprobadas.
- Amplia disponibilidad de piezas de repuesto.
- Compatible con una gran variedad de combustibles.
- Desventajas del Ciclo Otto:
-
- Mayor peso debido a su mayor número de componentes.
- Consume más espacio dentro del vehículo en comparación con el motor Wankel.
- No ofrece tanta potencia en relación a la cilindrada como el motor rotativo.
Ventajas y Desventajas del Ciclo Wankel
El motor Wankel, aunque innovador y con varias ventajas, también tiene sus propios inconvenientes que han limitado su adopción en la industria automotriz a pesar de los esfuerzos de algunas marcas, como Mazda. Su principal atractivo es su alta potencia en relación a su tamaño y peso, lo que lo convierte en una opción ideal para vehículos deportivos y aviones ligeros.
- Ventajas del Ciclo Wankel:
-
- Diseño más compacto y ligero que los motores de pistones.
- Menor número de piezas móviles, lo que reduce el desgaste interno.
- Capaz de alcanzar regímenes de revoluciones más altos sin tantas vibraciones.
- Proporciona más potencia con una menor cilindrada.
- Desventajas del Ciclo Wankel:
-
- Mayor desgaste de los segmentos debido al diseño rotativo.
- Mayor consumo de combustible y emisiones debido a su ciclo de combustión menos eficiente.
- Mayor coste de mantenimiento.
- Poca retención o freno motor.

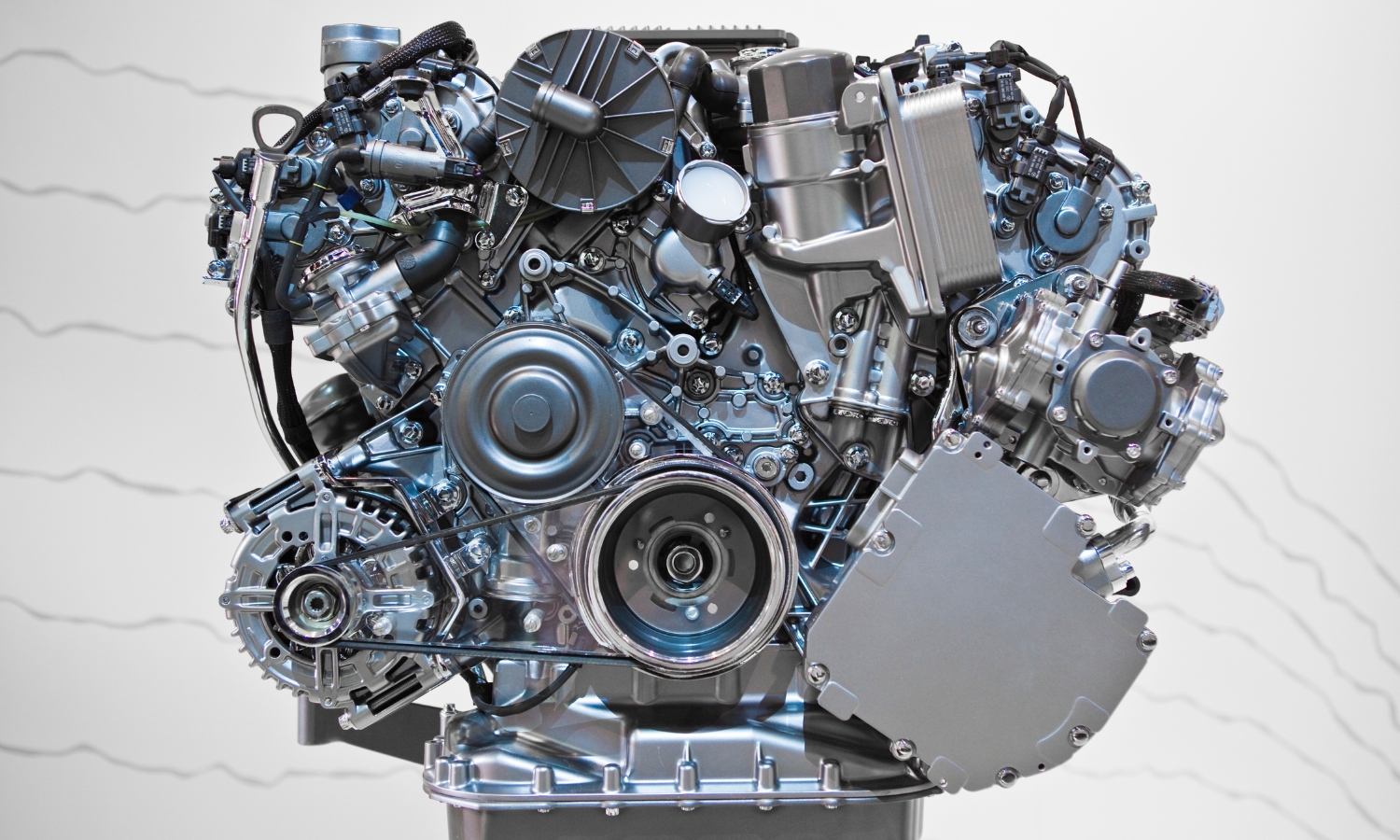

Diferencias Clave entre Ciclo Otto y Ciclo Wankel
La diferencia fundamental entre ambos ciclos radica en la disposición de sus componentes y la forma en que generan energía. Mientras que el ciclo Otto se basa en pistones que suben y bajan, el ciclo Wankel utiliza un rotor que gira dentro de una carcasa trocoidal.
Otro aspecto a tener en cuenta es que el motor Wankel, al tener menos piezas móviles y un diseño más simple, es más compacto y liviano que el motor de ciclo Otto. Sin embargo, también es menos eficiente en cuanto a consumo de combustible y tiende a producir más emisiones, lo que lo ha relegado principalmente a usos especializados en lugar de convertirse en una opción generalizada.
Mientras que el ciclo Otto sigue siendo el estándar para la mayoría de vehículos de pasajeros, el motor Wankel ha encontrado su nicho en ciertas aplicaciones como los coches deportivos de alto rendimiento, donde su capacidad para generar más potencia con menos cilindrada se valora especialmente.
Aplicaciones Prácticas
En la práctica, los motores de ciclo Otto son los que predominan tanto en automóviles comunes como en camiones, motos y maquinaria industrial. Son fáciles de fabricar en masa, tienen una excelente relación coste/rendimiento y se pueden adaptar fácilmente a diferentes tipos de combustibles, incluyendo gasolina, gas natural e incluso hidrógeno.
Por otro lado, el motor Wankel ha sido mucho menos utilizado, y algunos de los ejemplos más conocidos de su aplicación provienen de la marca japonesa Mazda. Coches como el Mazda RX-7 y el RX-8 son algunos de los modelos más emblemáticos que empleaban motores rotativos, ofreciendo un rendimiento emocionante y a altas revoluciones. Sin embargo, los altos costes de mantenimiento y el enfoque hacia una mayor sostenibilidad ambiental han hecho que el motor Wankel quede relegado en la actualidad.
No obstante, Mazda ha seguido explorando nuevos desarrollos de motores Wankel, utilizando la tecnología en vehículos eléctricos e híbridos como un generador de energía. Esto indica que, aunque el motor Wankel puede ya no ser el protagonista en la industria automotriz, su concepto sigue vivo y podría tener usos innovadores en el futuro.
En conclusión, tanto el ciclo Otto como el ciclo Wankel tienen sus respectivos pros y contras, siendo el ciclo Otto la opción predominante gracias a su fiabilidad y eficiencia. Por su parte, el ciclo Wankel sigue siendo una opción fascinante en aplicaciones donde la potencia y el peso son críticos. Aunque el motor Wankel no ha logrado reemplazar al ciclo Otto, su legado sigue presente en la historia de la ingeniería automotriz, y es probable que sigamos escuchando sobre él como parte de innovaciones futuras.
